Ручная линия сварки для производства кладочной сетки РЛ

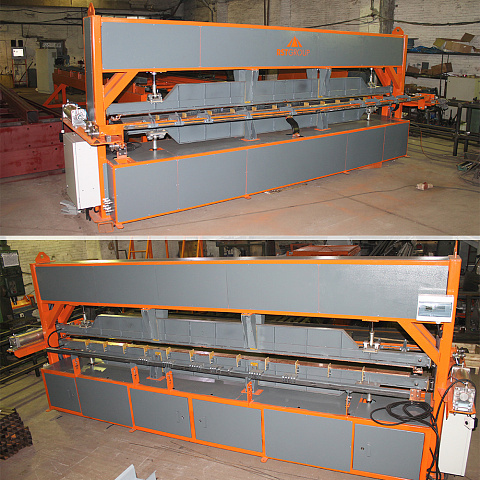

Оборудование для производства кладочной сетки - ручная линия сварки РЛ

Ручная линия сварки серии РЛ предназначена для организации экономичного производства сварной кладочной сетки. Машина отличается простотой конструкции и бюджетной стоимостью в разы меньшей по сравнению с машинами многоконтактной автоматической сварки. Использование ручной линии сварки сеток позволяет быстро и максимально эффективно организовать производство сварной сетки.

Демонстрационное видео сварки секций сетчатого 3D забора и ограждений на специальной версии машины РЛ-2500.

  • Сравнение
      Продольная
    проволока
    Поперечная
    проволока
    Диаметр
    проволоки
    Ширина
    сетки
    Уровень
    автоматизации
    Производительность Цена
    МТР мерная мерная 2 - 25 мм до 2400 мм
    РЛ мерная мерная 3 - 6 мм до 2500 мм
    РЛТ мерная мерная 3 - 12/16 мм до 3000 мм
    РЛМ мерная мерная 3 - 5 мм до 2000 мм
    WP мерная мерная 3 - 6 мм до 3000 мм
    WL бухты бухты 2,5 - 5 мм до 2000 мм
    WL Рулон бухты бухты 1,4 - 3 мм до 2000 мм
    WL Компакт катушки бухты 2,5 - 5 мм до 2000 мм
    WFE мерная мерная 4 - 36 мм до 3600 мм
    WF мерная мерная 4 - 12 мм до 3200 мм
  • Подробное описание

    Уникальные особенности и возможности линии:

    • Подвижные направляющие для продольной проволоки позволяют производить сетку с любым шагом (дополнительная опция);
    • Пакетировщик формирует ровный штабель из сетки (дополнительная опция);
    • Сварка плоских каркасов с проемами;
    • Изготовление нестандартных сварных сеток (например, с прутками различного диаметра);
    • Компактная система охлаждения (замкнутого / проточного типа) для эффективной работы трансформатора сварочной машины (дополнительная опция);
    • Привлекательная стоимость готового комплекта оборудования для производства сетки в коммерческих целях.

    Модель РЛ-2500 с сервопротягом - бюджетное производство заборных секций

    Для экономичного производства заборных секций разработан простой вариант станка на базе ручной линии сварки сеток. Узел протяга оснащен сервоприводом который позволяет сваривать сетки с переменным шагом между поперечными прутками и ровными диагоналями. Данный станок идеально подходит для решения тех задач где необходимо получить ровную сетку с минимальным разбегом по диагоналям, но не используя более дорогие и производительные решения в виде полуавтоматических машин. Видео сварки заборных секций на ручной линии РЛ-2500.

    Мы можем изготовить практически любую модель по вашим параметрам. Заполните форму на сайте - это сократит время запуска модели в производство.

    Помимо ручных линий, наша компания производит полный комплект оборудования для автоматической сварки заборных секций - многоэлектродные машины, покрасочные камеры, печи полимеризации.

  • Характеристики
    Характеристики ручных линий сварки
    Максимальная ширина сетки, мм

    1000

    1500

    2000

    по запросу
    Диаметры свариваемых прутков, мм

    от 3х3 до 6х6

    по запросу

    Размер ячеек (с шагом 50 мм), мм

    от 50x50 до 200х200

    от 50x50 до 200х200

    Напряжение питающей сети, В

    380(50 Гц), сечение 25х3 мм2, медь

    380(50 Гц), сечение 25х3 мм2, медь

    Максимальная мощность трансформатора, кВт

    75

    75

    Усредненное потребление электроэнергии, кВт/ч

    5-10

    5-10

    Давление сжатого воздуха,атм

    6

    6

    Диаметр фитингапневмосети, мм

    10

    10

    Расход охлаждающей воды,л/ч

    400

    400

    Давление системы охлаждения, атм

    3

    3

    Охлаждающая жидкость

    Антифриз/вода (чистая, нейтральная илислабо щелочная)

    Антифриз/вода (чистая, нейтральная илислабо щелочная)

    Температура охл. жидкости,° C

    не выше 25

    не выше 25

    Диаметр крана охлаждения, дюйм

    1/2

    1/2

    Масса, кг

    380

    400

    430



    Габариты (ДхШхВ), м

    1,6х0,9х1,5

    2,1х0,9х1,5

    2,6х0,9х1,5
