Установка навивки каркасов свай серии WS | Сваенавивочная машина

Сваенавивочный станок применяется для изготовления арматурных каркасов железобетонных свай, скоростной намотки проволоки с переменным шагом. Высокая производительность до 100 каркасов в смену (в зависимости от конфигурации) и уровень автоматизации существенно снижает себестоимость каркасов и позволяет в сжатые сроки выпускать необходимые объемы в сезон. При этом минимизируется работа "на склад" с целью создания запасов заранее.

Модель WS обладает превосходными характеристиками и не имеет аналогов в России по мощности. В отличие от "советских" машин в производстве данной установки использованы современные технологии и комплектующие – электроника, пневматика, мотор-редукторы ведущих мировых брендов.

Преимущества сваенанвивки WS и особенности машины:

  • автоматизированная загрузка продольной арматуры;
  • пневмозажимы продольной арматуры;
  • автоматическая система выгрузки готового каркаса;
  • автоматизированная настройка сварочного режима;
  • плавная регулировка скорости навивки каркаса;
  • плавная регулировка шага навивки каркаса;
  • плавная регулировка сварочного тока по времени и мощности;
  • синхронизированный привод каретки и планшайбы с помощью функции «электронного вала» компании Omron (Япония) обеспечивает исключительную точность геометрии и снимает проблемы укладки искривленных каркасов в формы;
  • быстрая переналадка;
  • сварочное колесо разделено на секторы из композита ДУКМ на основе Cu, TiC, TiO2, что позволяет отказаться от дорогих цельных сварочных колес и существенно снизить затраты на расходные материалы;
  • возможность изготовления трапецеидальных каркасов;
  • диаметр навиваемой проволоки от 4 мм;
  • полная система отчетности о работе установки;
  • автономная замкнутая система охлаждения.

Сваенавивочная машина серии WS обеспечивает удобство настройки в регулярной работе, сокращает в 2 раза время сварки 16 метрового каркаса (до 100 каркасов в смену в зависимости от конфигурации), при этом значительно снижает стоимость готового продукции из-за экономии сырья в процессе производства. Главное, позволяет масштабировать бизнес исключая создание "сезонных запасы", существенно увеличивая объем производства и ассортимент продукции благодаря быстрой перенастройке. Узнайте основные аргументы чем сваенавивка WS отличается от остальных станков в статье.

Характеристика оборудования Развернуть все ►
  • Спецификация

    Сечение сваи, мм

    300х300, 350х350, 400х400,
    трапециевидные, многогранные под заказ

    Расстояние между внешними сторонами продольных прутков, мм

    240х240, 290х290, 340х340

    Диаметр продольных прутков, мм

    10 AIII – 25 AIII

    Длина сваи, мм

    до 12 000 / 14 000 / 16 000

    Навиваемая проволока

    4-5мм, Вр1
    6мм, A-I

    Шаг навиваемой проволоки, мм

    50-300 плавно

    Количество продольных стержней, шт.

    4

    Производительность (при длине 12 м), штук в смену

    до 100

    Мощность установленного трансформатора, кВт

    63

    Номинальное напряжение питания, В

    380

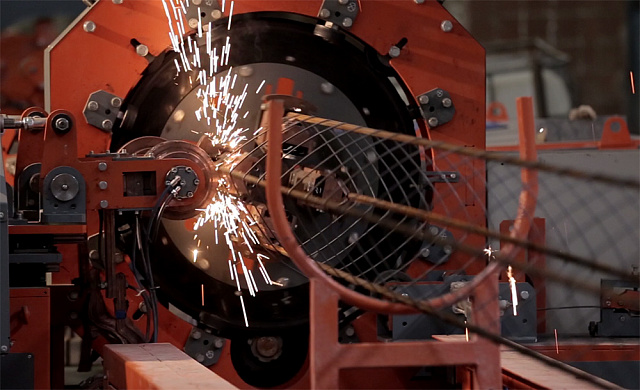

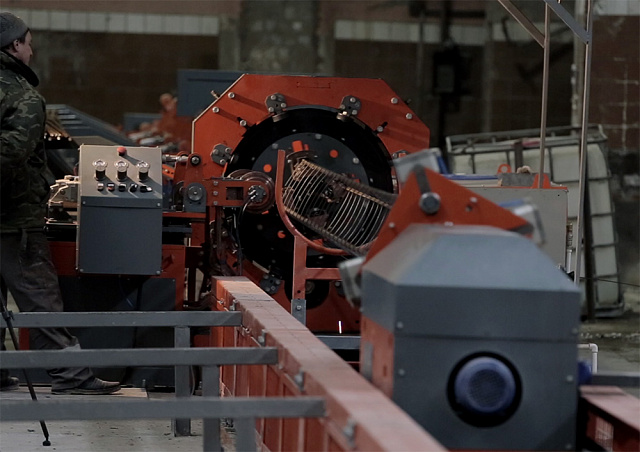

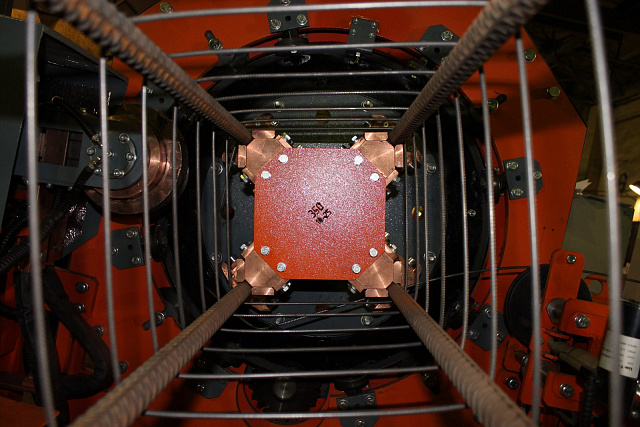

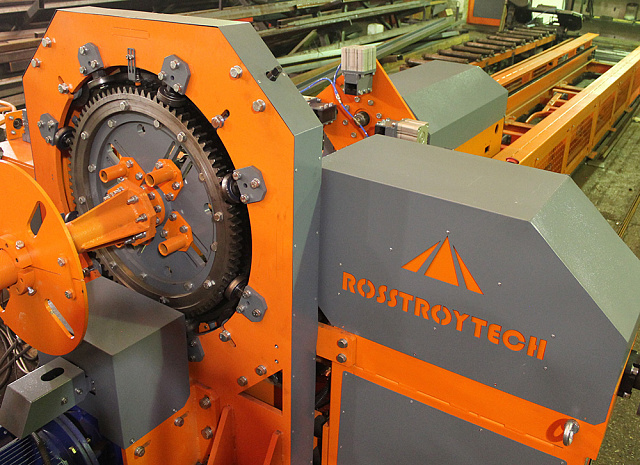

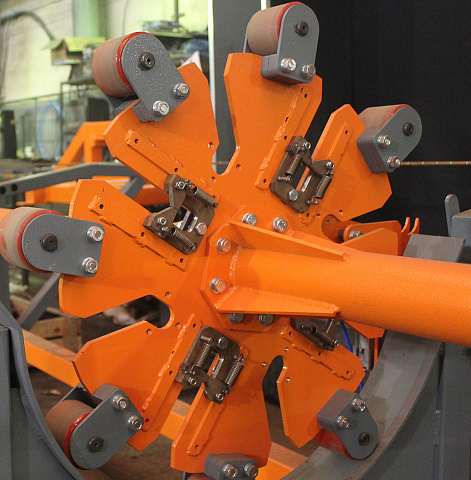

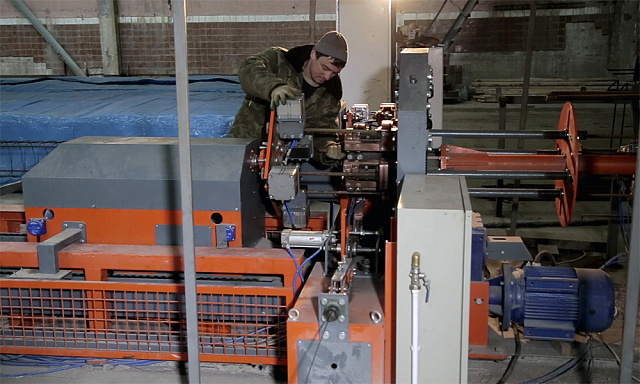

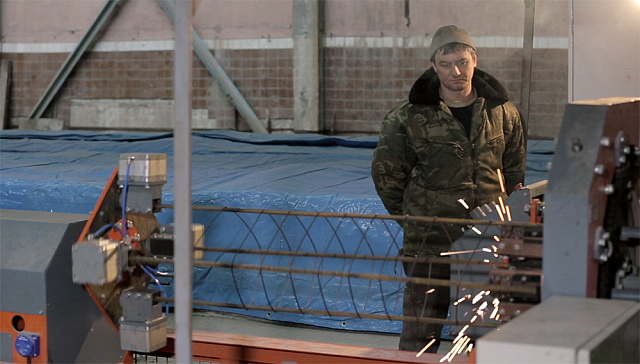

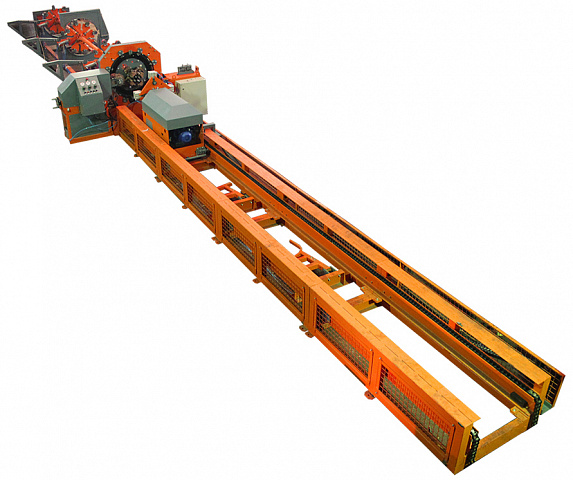

  • Фото
