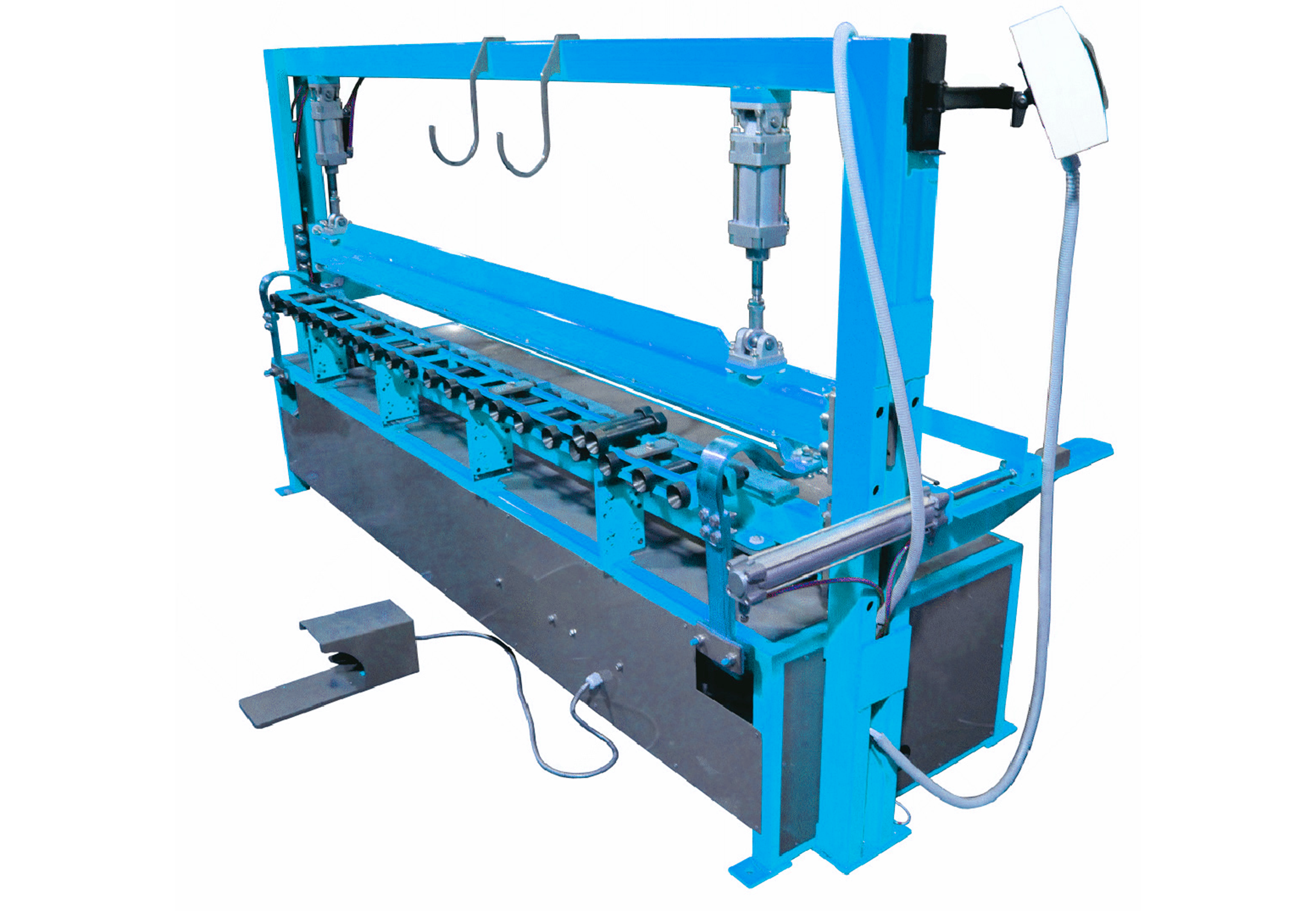

Ручная линия для сварки тяжелых арматурных каркасов РЛТ

Ручная линия сварки сеток РЛТ: тяжелой арматурной (Ø 3-16мм) и строительной (ячейка от 25х25 мм)

Ручная линия сварки серии РЛТ предназначена для организации экономичного производства сварной кладочной сетки. Машина расширенной функциональности позволяет сваривать сетку с размером ячейки от 25х25 мм (диаметр проволоки 3-6 мм). Отличается простотой конструкции и бюджетной стоимостью в разы меньшей по сравнению с машинами многоконтактной автоматической сварки. Использование ручной линии сварки сеток позволяет быстро и максимально эффективно организовать производство сварной сетки.

  • Сравнение
      Продольная
    проволока
    Поперечная
    проволока
    Диаметр
    проволоки
    Ширина
    сетки
    Уровень
    автоматизации
    Производительность Цена
    МТР мерная мерная 2 - 25 мм до 2400 мм
    РЛ мерная мерная 3 - 6 мм до 2500 мм
    РЛТ мерная мерная 3 - 12/16 мм до 3000 мм
    РЛМ мерная мерная 3 - 5 мм до 2000 мм
    WP мерная мерная 3 - 6 мм до 3000 мм
    WL бухты бухты 2,5 - 5 мм до 2000 мм
    WL Рулон бухты бухты 1,4 - 3 мм до 2000 мм
    WL Компакт катушки бухты 2,5 - 5 мм до 2000 мм
    WFE мерная мерная 4 - 36 мм до 3600 мм
    WF мерная мерная 4 - 12 мм до 3200 мм
  • Подробное описание

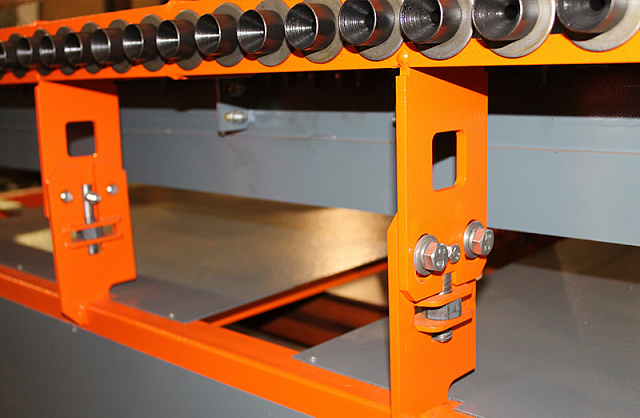

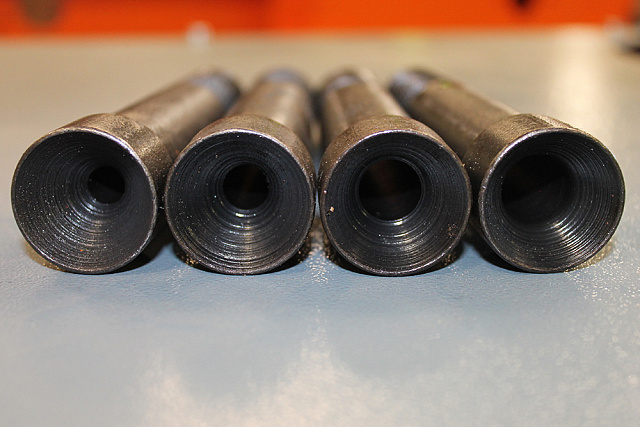

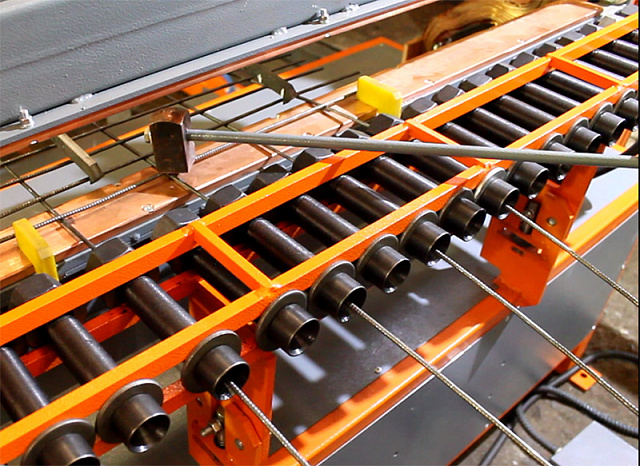

    Станок РЛТ является усовершенствованной модификацией станка РЛ, позволяющей осуществлять сварку арматурных стержней диаметром до 16мм. Основными отличиями от предшественника стали: подвижная нижняя шина (для уменьшения износа), более мощные пневмоцилиндры (как на прижиме, так и на протяге) и, в некоторых модификациях, более мощный силовой трансформатор. За счет новой системы направляющих втулок с переменным шагом, линия обладает широкими возможностями сварки плоских каркасов с проемами, возможностью изготовления нестандартных сварных сеток, сеток с различной нестандартной ячейкой. Сменная рама позволяет изготавливать сетку с размером ячейки от 25х25 мм (диаметр проволоки 3-6 мм). Шаг ячейки регулируется плавно как в продольном, так и в поперечном направлении с точностью до 1мм.

    На видео продемонстрировано как оператор нажимает и удерживает педаль ногой, при этом просто перемещает сварочный молоток. После сварки всего ряда (попреречного прутка) он нажимает кнопку для протягивания сетки на один шаг. Выбор соответсующих параметров позволяет настроить весь цикл сварки под конкретного человека в зависимости от навыков, сэкономить время на лишних манипуляциях.

    Подробная пошаговая видео иструкция позволяет быстро и корректно настроить машину, начать производство сетки и научить сотрудников обращаться со сварочным станком правильно.

    Мы можем изготовить практически любую модель по вашим параметрам. Заполните форму на сайте или скачайте опросный лист - это сократит время запуска модели в производство.

    Вас интересует арматурная сетка с проемами и комбинированной ячейкой? Новая универсальная автоматическая машина сварки WFE для заводов ЖБИ и крупнопанельного домостроения с подвижными сварочными головками. Безграничные возможности сочетания арматуры и проволоки разных диаметров шириной сетки до 3600 мм и длиной до 8000мм.

  • Характеристики

    Характеристики ручных линий сварки РЛТ

    Максимальная ширина сетки, мм

    1000

    1500

    2000

    По запросу

    Диаметры свариваемых прутков,мм

    от 3х3 до 16х16

    По запросу

    Размер ячеек, мм (диаметр 3-6 мм)

    Размер ячеек (с шагом 50 мм), мм

    от 25x25 до 300х300

    от 50x50 до 300х300

    от 25x25 до 300х300

    от 50x50 до 300х300

    Напряжение питающей сети, В

    380(50 Гц), сечение 25х3 мм2, медь

    380(50 Гц), сечение 25х3 мм2, медь

    Максимальная мощность трансформатора, кВт

    100

    100

    Усредненное потребление электроэнергии, кВт/ч

    5-10

    5-10

    Давление сжатого воздуха, атм

    6

    6

    Диаметр фитингапневмосети, мм

    10

    10

    Расход охлаждающей воды, л/ч

    400

    400

    Давление системы охлаждения, атм

    3

    3

    Охлаждающая жидкость

    Антифриз/вода (чистая, нейтральная или слабощелочная)

    Антифриз/вода (чистая,нейтральная илислабощелочная)

    Температура охл. жидкости, ° C

    не выше 25

    не выше 25

    Диаметр крана охлаждения, дюйм

    1/2

    1/2

    Масса, кг

    420

    450

    500

    -

    Габариты (ДхШхВ), м

    1,6х0,9х1,5

    2,1х0,9х1,5

    2,6х0,9х1,5

    -
