Машина сварки арматурной сетки WFE-3600 с подвижными сварочными головками (электродами) | Сварочная широкосеточная машина

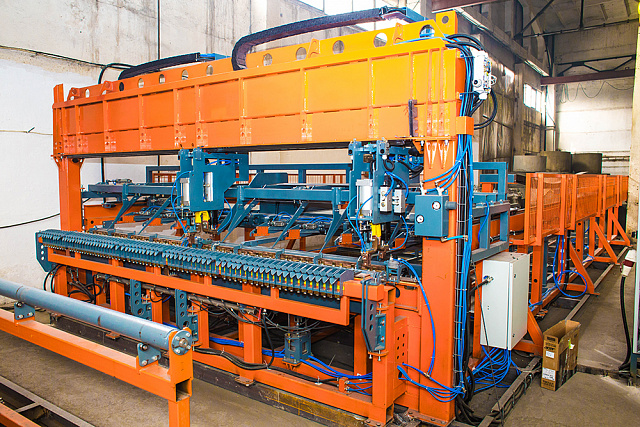

Сварочная машина WFE-3600 оснащена двумя подвижными головками со сварочными электродами, которые перемещаются по верхней балке в зависимости от программно заданной карты сетки. Основное назначение станка -  сварка арматурной сетки с отличающимися друг от друга по диаметру и длине прутков арматуры с разными размерами ячеек, а также карт сетки с проемами. Рабочая ширина станка позволяет выпускать сетки до 3600мм шириной.  Данное оборудование является оптимальным  выбором для решения задач на предприятиях по выпуску ЖБИ и крупнопанельного домостроения, когда необходимо сварить одну или мелкую партию сетки с комбинированными диаметрами прутков и разными формами проемов. Все преимущества линии WFE  в одной статье.

Особенности линии сварки WFE-3600:

  • Высокая скорость переналадки с одного вида сетки на другой. Переналадка осуществляется путем выбора нужной сетки с пульта оператора
  • Широкий диапазон свариваемых диаметров
  • Возможность применения комбинированной ячейки и диаметров прутков на одной сетке
  • Возможность сварки сетки с проемами, сетки нестандартных конфигураций

Принцип работы:

1. Оператор выбирает необходимую конфигурацию сетки, согласно заданию технолога (файл в формате DWG).

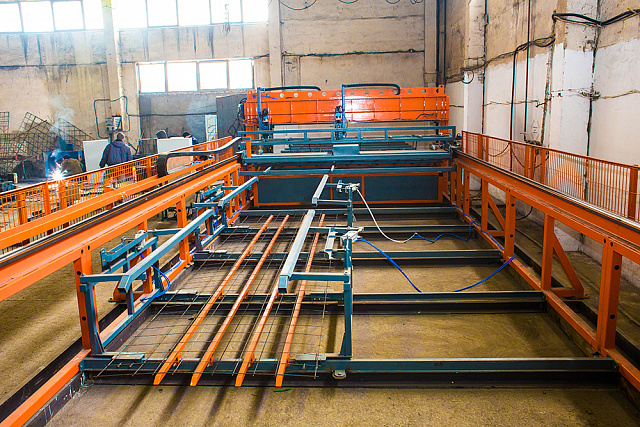

2. Заранее подготовленные продольные прутки арматуры заряжаются оператором вручную в сварочный портал, согласно выбранной конфигурации сетки.

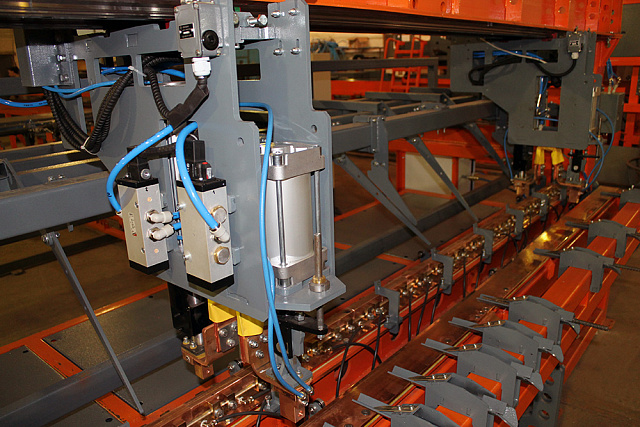

3. Далее оператор  подает в зону сварки поперечный пруток, после чего подвижные сварочные головки начинают процесс контактной сварки.  Подвижные сварочные головки, перемещаясь вдоль сварочного портала сваривают необходимые точки. Необходимые сварочные параметры можно настроить для каждой свариваемой точки инивидуально.

4. После сварки поперечного прутка происходит автоматический протяг на заданный шаг с помощью механизма протяга. Перемещение сетки производится при помощи каретки с сервоприводом, что позволяет сваривать сетки с различным расстоянием между поперечным прутками.

5. По готовности сетка помещается на пакетирощик (опция), откуда стопка сетки может быть перемещена с помощью грузоподъемных механизмов на следующий производственный участок.

А теперь посмотрите на машину WFE в работе!

  • Сравнение
      Продольная
    проволока
    Поперечная
    проволока
    Диаметр
    проволоки
    Ширина
    сетки
    Уровень
    автоматизации
    Производительность Цена
    МТР мерная мерная 2 - 25 мм до 2400 мм
    РЛ мерная мерная 3 - 6 мм до 2500 мм
    РЛТ мерная мерная 3 - 12/16 мм до 3000 мм
    РЛМ мерная мерная 3 - 5 мм до 2000 мм
    WP мерная мерная 3 - 6 мм до 3000 мм
    WL бухты бухты 2,5 - 5 мм до 2000 мм
    WL Рулон бухты бухты 1,4 - 3 мм до 2000 мм
    WL Компакт катушки бухты 2,5 - 5 мм до 2000 мм
    WFE мерная мерная 4 - 36 мм до 3600 мм
    WF мерная мерная 4 - 12 мм до 3200 мм
  • Характеристики
    Диаметры свариваемых прутков, мм 4-12 поперечные, 4-36 продольные.
    Размер ячеек, мм поперечные от 50 (плавно);
    продольные от 50 (кратность 50мм)
    Ширина сетки, мм до 3600
    Длина сетки, мм До 8500
    Подача поперечного прутка вручную
    Подача продольного прутка вручную
    Режим сварки каскадный
    Пиковая мощность, кВт 100
    Расход сжатого воздуха сварочный портал - 2000 л/мин
    Напряжение питания, В 380
    Скорость сварки (перекрестий в минуту)    от 60
    Количество сварочных головок, шт от 2
