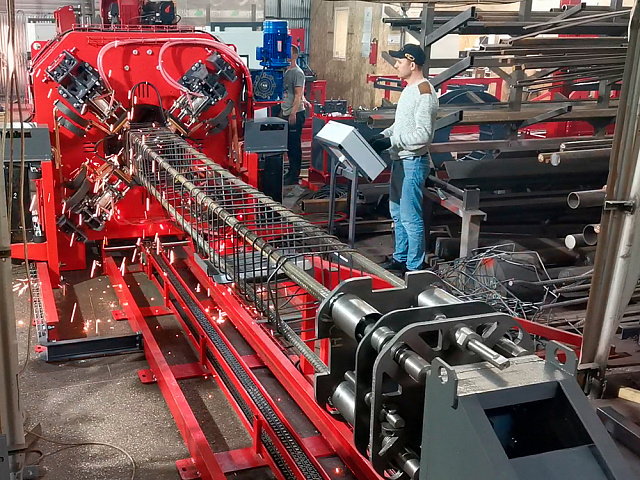

Сваенавивочная машина SNMT  предназначена для навивки и сварки тяжелых арматурных каркасов («продольные 32 + навиваемая проволока 8 мм» макс.) железобетонных забивных свай. Навивка и сварка свай на машинах серии SNMT происходит БЕЗ вращения каркаса свай вокруг своей оси при этом соблюдается основной принцип контактной сварки. Установка имеет высокую производительностью до 100 каркасов (12 метров) за 1 смену. Рабочая длина может достигать до 18 м.

Конструкция машины запатентована в России, основной принцип заключается в том, что при навивке и сварке поперечной проволоки, каркас не вращается вокруг своей оси, а протягивается горизонтально, параллельно полу. Навивка проволоки происходит с помощью планшайбы которая крутиться вокруг арматурных стержней, а сварка осуществляется летучими пневмоцилиндрами. Читать статью: SNM — контактная сварка по правилам

Сварочный портал оснащен быстрым способом подстройки под арматуру. Регулировочные винты размещены на каждом из  направляющих блоков сварочного портала. С их помощью происходит тонкая настройка сварочного электрода и доведения до точки сварки. Оперативно, без необходимости развинчивания и перенастройки креплений на формообразователе. Допустим, сечение сваи остается 400 мм, а заменяется только диаметр продольной арматуры с 10 на 32 мм.

В сваенавивочной машине SNMT полностью соблюдается основное правило контактной сварки. Прижим пневмоцилиндров со сварочным электродом (4 цилиндра, 4 точки) происходит прямо перпендикулярно месту пересечения продольной арматуры и навиваемой проволоки. Одновременно сваривается 2 точки, тем самым уменьшается машинное время на производство каркаса.

Технические преимущества:

1. Отсутствует скручивание сваи на всем протяжении навивания проволоки и в процессе сварки
2. Отличное качество провара в местах контактной сварки в точках пересечения
3. В конструкции машины используются недорогие и прямоугольные электроды, не применяются круглые дорогостоящие
4. Полное отсутствие бочкообразности при намотке проволоки
5. Отсутствие пережога и непровар проволоки в момент сварки
6. Навиваемая проволока 6-8 мм (А1), 3-5 мм (Вр-1)
7. Быстрая зарядка продольной арматуры
8. Автоматическая выгрузка готового каркаса
9. Плавная регулировка скорости сварки каркаса
10. Плавная регулировка шага навивки каркаса
11. Штатный ресивер и пневморасределительный узел на сварочном портале для стабильность давления в пневмосистеме
12. Замкнутая система охлаждения сварочных электродов и трансформатора

В комплектацию входит:

• Сваенавивочная машина для тяжелых каркасов
• Модуль протяга с цанговыми зажимами или болтовым креплением (для прямоугольных свай) и фиксатором для изготовления свай с «носиком»
• Перемоточное устройство с катушкой и бухтодержателем
• Шкаф управления с контрольной панелью Omron
• Силовой шкаф
• Модуль системы охлаждения
• Руководство по эксплуатации, паспорт, гарантийный талон
• Комплект ЗИП

Как производитель оборудования, завод RODEN предоставляет бесплатную гарантию 12 месяцев, круглосуточную техническую поддержку, сервисное обслуживание, обеспечение расходными материалами и запасными частями на протяжении всего жизненного цикла оборудования.

Преимущества нашего оборудования:

• Умеренная цена для «32+8 мм» сегмента
• Высокая производительность и скорость сварки
• Гибкие настройки установки, позволяющие тонко настроить машину
• Быстрая переналадка сечения свай, диаметров арматуры
• Уникальная запатентованная конструкция, нет конкурентов
• Достаточно инструктажа персонала
• Комплектующие, расходники, запчасти всегда на складе
