Комплект оборудования для изготовления сеток и корзин коммерческого направления состоит из:
1. Одноточечная установка контактной сварки, которая предназначена для производства негабаритных изделий из проволоки в кондукторе, максимальная ширина изделий ограничена вылетом хобота сварочной машины.
2. Установка для обрезки вылетов поперечных прутков, позволяет отсечь лишнее от готовой сварной сетки для дальнейшей гибки в форму корзины.
3. Станок гиба сторон корзин, придает законченую форму готовому изделию. После того как готовая сварная сетка извлечена из кондуктора и убраны лишние вылеты проволоки, при помощи гибочного станка происходит формирование корзины путем гиба плоскостей.

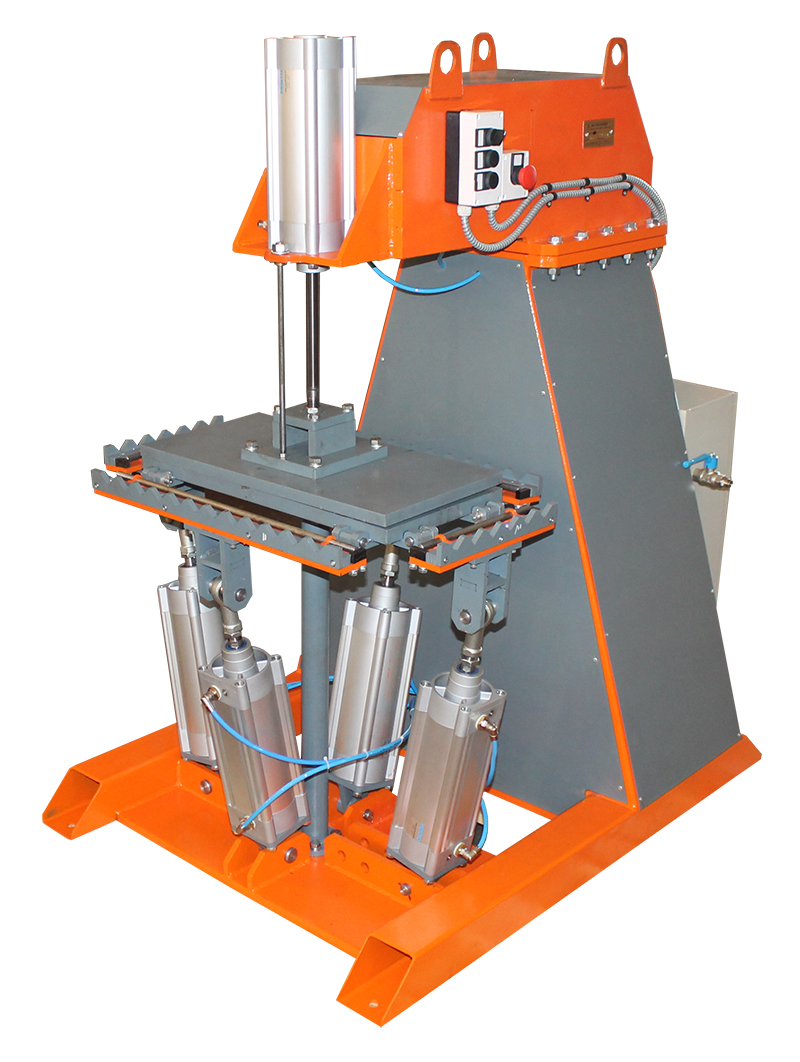

Станок гиба сторон корзины
Технические характеристики | |
Напряжение питающей сети, В | 380(50 Гц) |
Максимальный диаметр сгибаемой проволоки | 3 мм. |
Количество одновременно сгибаемых сторон | 4 |
Привод гиба | пневматический |
Прижим заготовки | пневматический |
Номинальное давление воздуха в пневмосети | 6 атм |
Кондуктор гиба | согласно чертежу 1 шт |
Длинна сторон изделия | 400-600 мм |

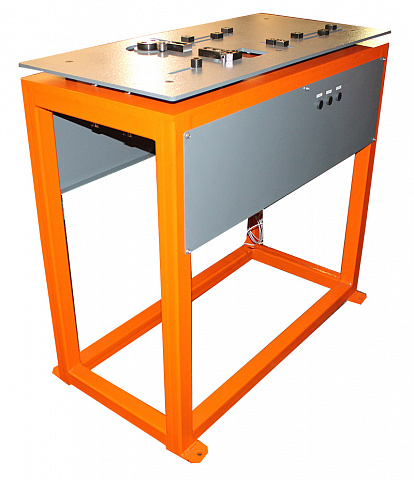

Станок гиба держателя (крепления) корзины
Технические характеристики | |
Напряжение питающей сети, В | 380(50 Гц) |
Максимальный диаметр сгибаемой проволоки | 4 мм. |
Количество одновременно формируемых деталей за один цикл | 1 шт. |
Привод гиба | пневматический |
Номинальное давление воздуха в пневмосети | 6 атм |
Подача заготовки в станок | вручную |

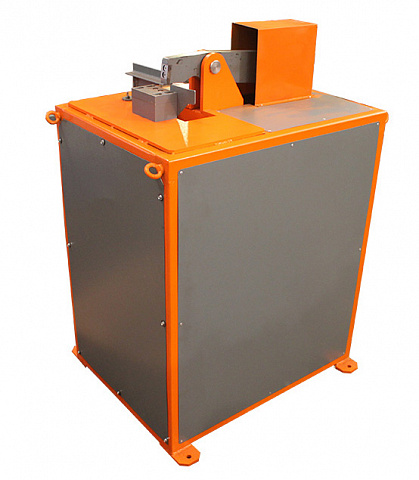

Установка для обрезки вылетов поперечных прутков
Технические характеристики | |
Напряжение питающей сети, В | 380(50 Гц) |
Потребляемая мощность, кВА | 1,1 |
Диаметры обрезаемой проволоки, мм | 2...4 |
Частота ударов режущего инструмента, ударов\ мин | 500 |
Длина обрабатываемой детали, мм | 1200* |
Габаритные размеры (длина х ширина х высота), мм, не более: | 1890х605х1100 |
