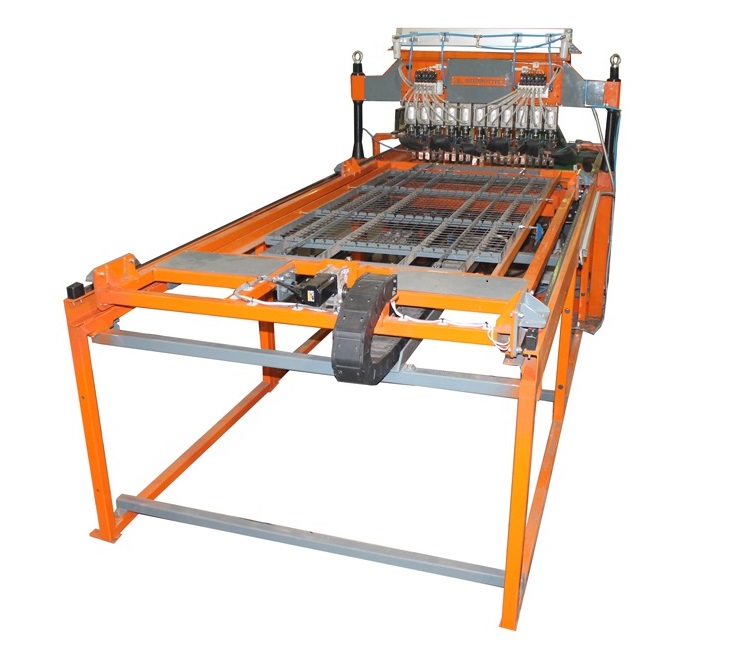

Оборудование для сварки сеток в картах серия WPK
Оборудование для сварки сеток в картах серия WPK

Машины серии WPK — это полуавтоматические сварочные линии сварки сетки в кондукторе (картах). Они применяются для изготовления сварных сеток для последующего производства корзинок или тележек для супермаркетов, производства полочек для посуды, а также любых других сварных конструкций, где в качестве сырьевого материала используется проволока различных диаметров. При этом мы стараемся принять во внимание специфику производтва конечного продукта, и фактически проектируем нестандартное сварочное оборудование по техническому заданию заказчика.

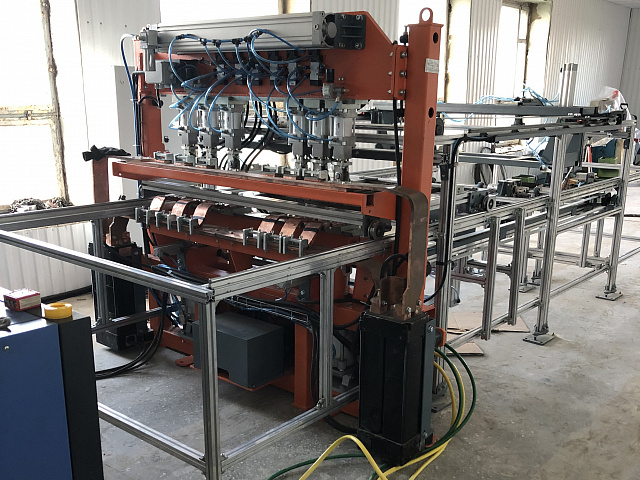

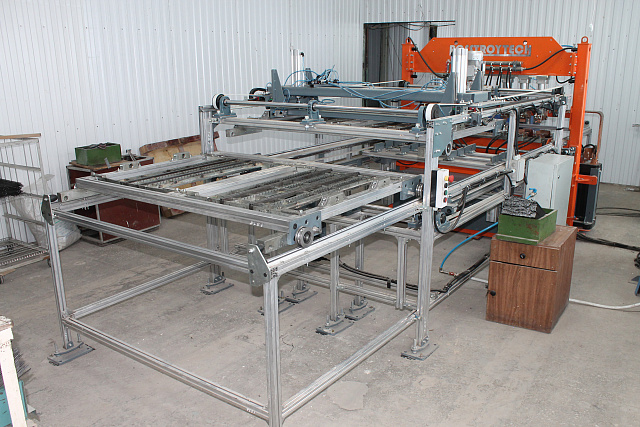

Специальна  модель WPK с конвейерной системой подачи кондукторов на сварку. Возможности сварочного портала и системы транспортировки кареток подачи позволяют производить одновременную сварку двух (!) кондукторов сразу с разными картами сетки. Применение линии связано с мебельным производством аксессуаров (полочек, перегородок, корзин для белья, подставки в шкаф под посуду), а также клеток для птицеводства.

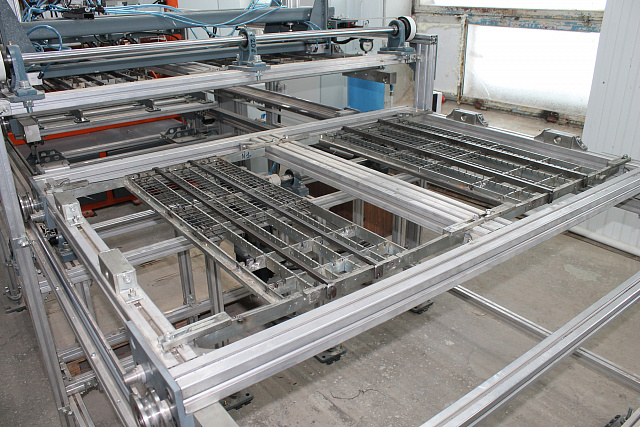

Процесс циркуляции происходит следующим образом: подвижная каретка с первой партией кондукторов (2 штуки), в котором уложены прутки подается на сварку при помощи механизма захвата и перемещения каретки. В процессе сварки первого кондуктора оператор производит раскладку прутков на второй каретке в каждый кондуктор. По завершению процесса сварки механизм перемещает ее к устройству выталкивания сетки из кондукторов, после этого захватывает и поднимает каретку с готовой сеткой, перемещая на выгрузку. При этом идет подача второй каретки с кондукторами на сварку.

Характеристика оборудования Развернуть все ►
  • Подробное описание

    Чаще всего производство подобного рода изделий требует высокой точности геометрии конструкции, поэтому наша компания предлагает Вам машины сварки в картах, где заранее нарубленные прутки загружаются в лоток-карту и автоматически подаются в сварочный портал. Подобные сварочные линии имеют очень узкую направленность, поэтому изготавливаются мелкосерийно или по индивидуальному заказу.

    alt

    Лотки кабельные металлические

    alt

    Клетки для животных

    alt

    Габионы для ландшафтного дизайна

    alt

    Торговые корзины, стеллажи, мебельные полки и аксессуары

  • Спецификация

    Сварочный портал

    WPK-1000

    Диаметры свариваемых прутков, мм

    2-6

    Размер ячеек (шаг 50), мм

    от 15x15 до 200х200

    Максимальная ширина сетки, мм

    1000

    Максимальное количество точек сварки, шт

    40

    Подача поперечного прутка

    вручную

    Подача продольного прутка

    вручную

    Расход охлаждающей воды, л/ч

    1500

    Расход сжатого воздуха, л/мин

    1200

    Сечение подводящего кабеля, мм2

    от 50 (медь)

    Режим сварки

    каскадный

    Мощность сварочных трансформаторов, кВт

    75х3 (75*)

    Скорость сварки (поперечных прутков в минуту)

    40-80**

    *( пиковая мощность от 75 кВт)
    **(зависит от диаметров прутков, ячеек, габаритов сетки; в определенных случаях может быть меньше)

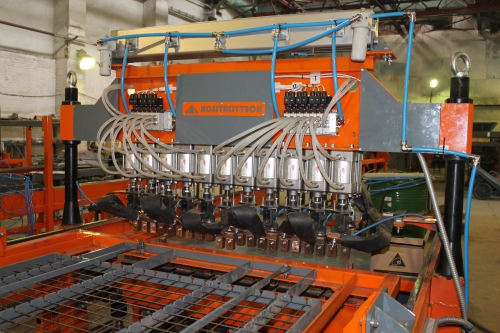

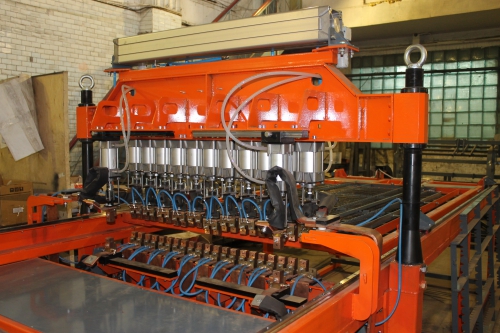

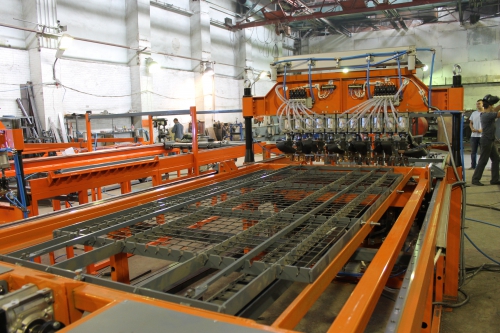

  • Фото
