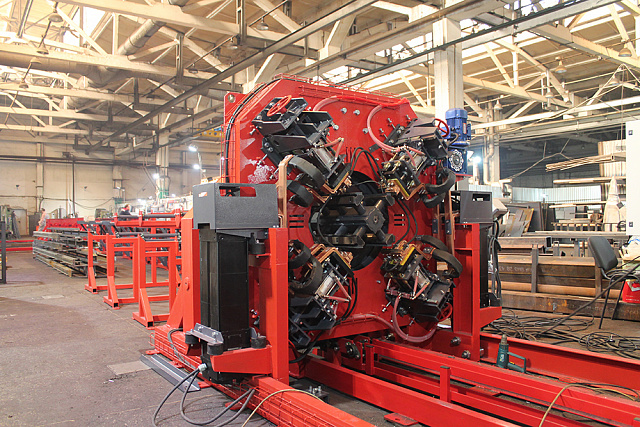

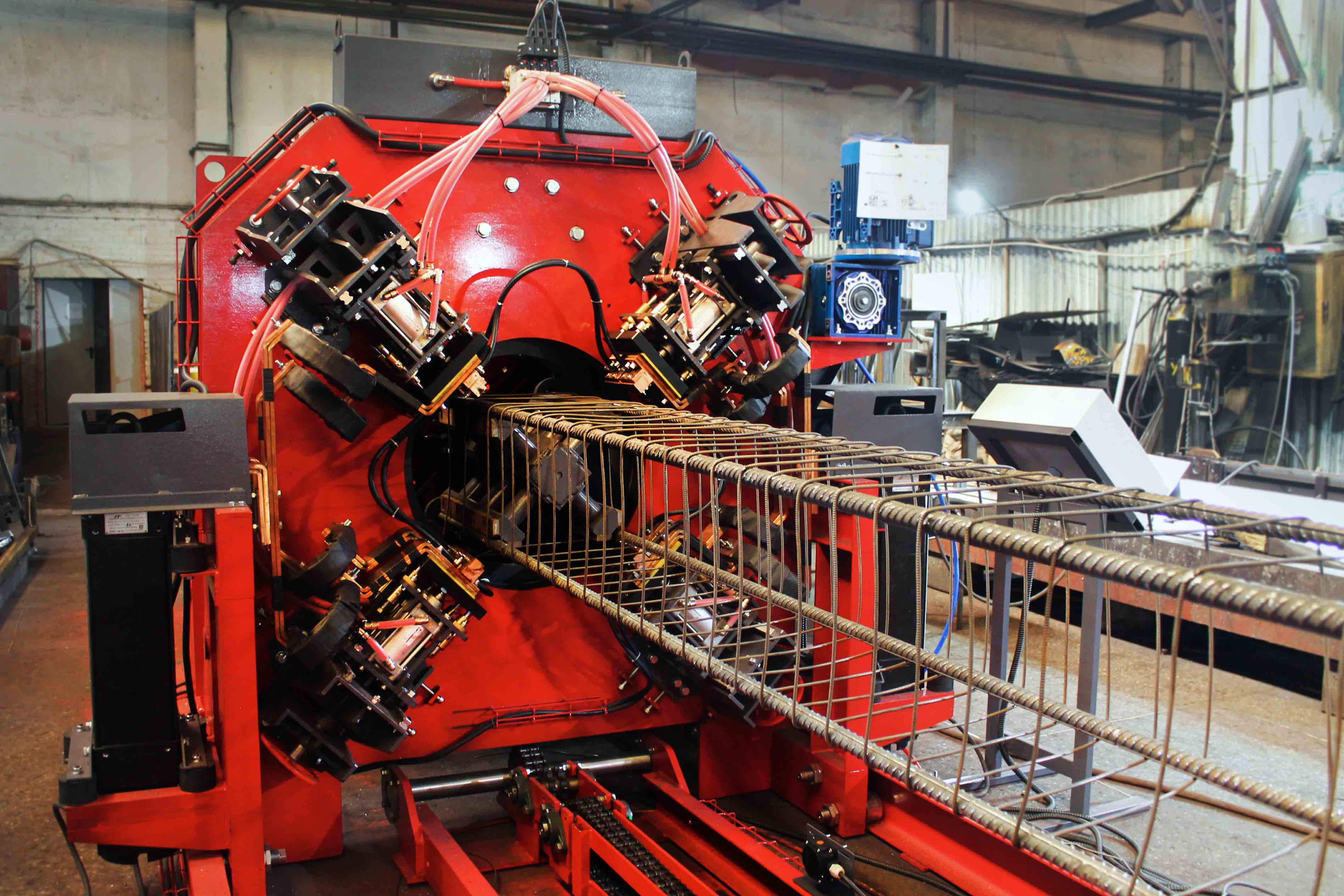

Сваенавивочная машина предназначена для навивки и сварки арматурных каркасов железобетонных забивных свай для общестроительных нужд.

Сваенавивочные машины  SNM способны изготавливать сваи сечением 300х300, 350х350 и 400х400мм, квадратной, прямоугольной и трапецеидальной формы,  длиной 12-16 метров. Производительность до 100 каркасов (12 метров) за 1 смену.

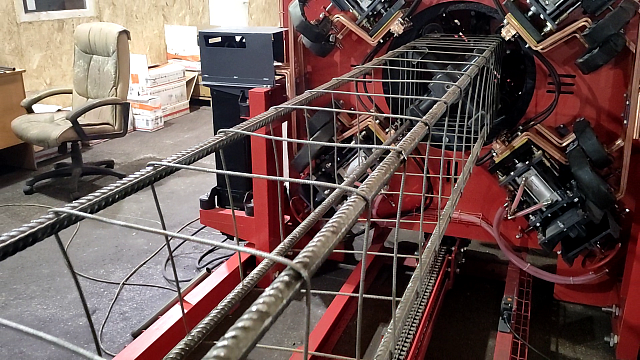

Конструкция машины запатентована в России, основной принцип заключается в том, что при навивке и сварке поперечной проволоки, каркас не вращается вокруг своей оси, а протягивается горизонтально, параллельно полу. Навивка проволоки происходит с помощью планшайбы, которая крутиться вокруг арматурных стержней, а сварка осуществляется летучими пневмоцилиндрами. Читать статью: SNM — контактная сварка по правилам

Сварочный портал оснащен быстрым способом подстройки под разную арматуру. Регулировочные винты размещены на каждом из  направляющих блоков сварочного портала. С их помощью происходит тонкая настройка сварочного электрода и доведения до точки сварки. Оперативно, без необходимости развинчивания и перенастройки креплений на формообразователе. Допустим, сечение сваи остается 400 мм, а заменяется только диаметр продольной арматуры с 10 на 28 мм.

В сваенавивочной машине SNM полностью соблюдается основное правило контактной сварки. Прижим пневмоцилиндров со сварочным электродом (4 цилиндра, 4 точки) происходит прямо перпендикулярно месту пересечения продольной арматуры и навиваемой проволоки. Одновременно сваривается 2 точки, тем самым уменьшается машинное время на производство каркаса.

Технические преимущества:

1. Отсутствует скручивание сваи на всем протяжении навивания проволоки и в процессе сварки
2. Отличное качество провара в местах контактной сварки в точках пересечения
3. В конструкции машины используются недорогие и прямоугольные электроды, не применяются круглые дорогостоящие
4. Полное отсутствие бочкообразности при намотке проволоки
5. Отсутствие пережога и непровар проволоки в момент сварки
6. Возможность использование проволоки диаметром 2,8 мм для экономии сырья
7. Быстрая зарядка продольной арматуры
8. Автоматическая выгрузка готового каркаса
9. Плавная регулировка скорости сварки каркаса
10. Плавная регулировка шага навивки каркаса
11. Замкнутая система охлаждения сварочных электродов и трансформатора

В комплектацию входит:

• Сваенавивочная машина
• Модуль протяга с цанговыми зажимами (для прямых свай) и фиксатором для изготовления свай с «носиком»
• Перемоточное устройство с катушкой и бухтодержателем
• Шкаф управления с контрольной панелью Omron
• Силовой шкаф
• Модуль системы охлаждения
• Руководство по эксплуатации, паспорт, гарантийный талон
• Комплект ЗИП

Как производитель оборудования, завод RODEN предоставляет бесплатную гарантию 12 месяцев, круглосуточную техническую поддержку, сервисное обслуживание, обеспечение расходными материалами и запасными частями на протяжении всего жизненного цикла оборудования.

Преимущества нашего оборудования:

• Низкая стоимость
• Высокая производительность
• Максимально быстрая переналадка на другие виды и диаметры арматуры
• Уникальная запатентованная конструкция, не имеющая аналогов в мире
• Для эксплуатации не требует высококвалифицированного персонала
• Комплектующие от ведущих мировых производителей
• Гибкие настройки установки, позволяющие тонко настроить машину
