Линии адресной подачи (доставки) бетона / кюбели

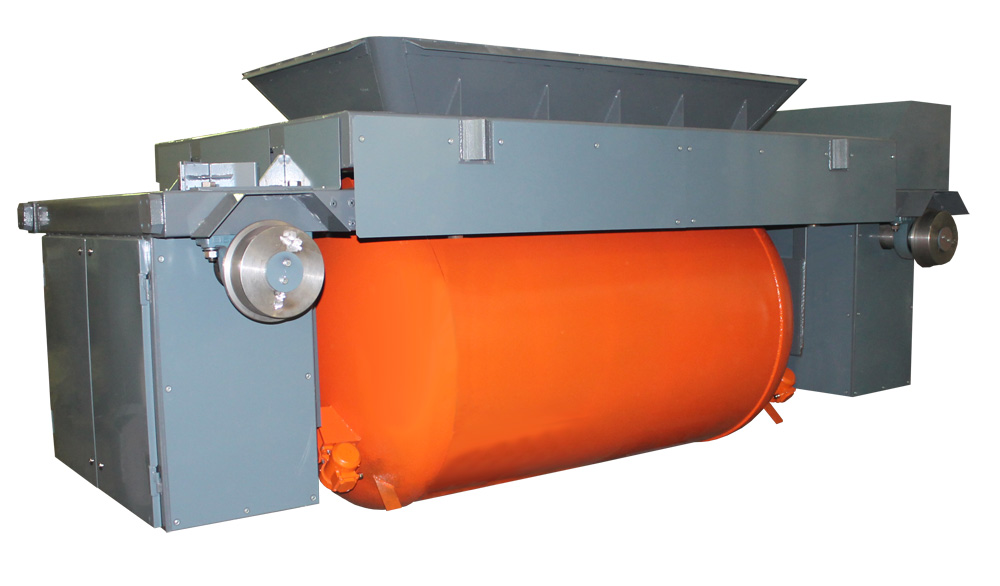

Система адресной доставки бетонной смеси предназначена для доставки готовой смеси на формовочные посты на заводах ЖБИ. Доставка готового бетона производиться при помощи бетоновозных кюбелей.

Управление кюбелем производится с пульта управления поста загрузки. При этом инициируются следующие команды на движение: вперёд, назад с предварительным указанием номера поста, возле которого тележка должна остановиться. Выгрузка свежего бетона производиться с пульта управления поста выгрузки. Пульт управления поста выгрузки инициирует следующие команды: выгрузка и стоп./p>

Поворотная ёмкость кюбеля оснащена двумя электрическими вибраторами необходимыми для быстрой очистки ёмкости от бетона при разгрузке.

  • Подробное описание

    Адресная доставка бетона

    Система  адресной доставки бетонной смеси предназначена для доставки готовой смеси на  формовочные посты на заводах ЖБИ и домостроительных комбинатах. Доставка готового бетона  производиться при помощи бетоновозных кюбелей(телег).

    Система адресной доставки позволяет:

    Формировать заявки непосредственно с постов формовки  с указанием марки и количества бетонной смеси.

    Отображать в режиме реального времени на пульт управления оператора БСУ текущие заявки от постов формовки.

    В автоматическом режиме производить  отправку бетонной смеси на требуемый пост формовки.

    Визуально отслеживать  работу и местоположение кюбеля, с выдачей оператору диагностических сообщений.

    Адресная доставка бетона  бетоновозными кюбелями:

    • Электропривод кюбелявыполнен с использованием современных литий полимерных аккумуляторов, обеспечивающих полное отсутствие шинопроводов, подвижных кабельных подвесных систем.

    • Рельсовые пути могут иметь сложную трассировку, переходы с одного пути на другой.

    • Система управления телегами выполнена в полностью беспроводном варианте, с использованием промышленных Wi-Fiмодулей.

    • На экране монитора в режиме реального времени отображается положение кюбеля, заявки от формовочных постов и очередность исполнения.

    Преимущества внедрения системы адресной доставки бетона:

    1) Существенное увеличение производительности за счёт высокой скорости перемещения кюбелей.

    2) Уменьшение числа обслуживающего персонала (один оператор).

    3) Повышение надежности исполнительного оборудования и как следствие уменьшение времени простоев технологического оборудования.

    4) Снижение влияния человеческого фактора на качество готовой продукции, в базу данных заносится информация о всех выполненных заявках.

    Принцип работы с системой адресной доставки бетона:

    1) Формовщик заказывает необходимое количество бетонной смеси заданной марки из разрешенного списка, при этом на экране пульта формовки отображается данные о марке и объеме.

    2) На экране оператора БСУ отображается заказ со следующими данными: номер поста, марка и количество бетона, время заказа.

    3) Оператор БСУ запускает его на выполнение,  после приготовления бетонной смеси она  выгружается в кюбель.

    4) В автоматическом режиме  выдается сигнал на отправку кюбеля,  в соответствии с тем какой пост подал данную  заявку.

    5) Бетон доставляется на соответствующий пост формовки и выгружается там, бетоновозная телега возвращается на БСУ под загрузку.

    6) В случае внештатной ситуации на формовочном посту предусмотрена кнопка аварийной блокировки, при этом кюбельне будет разгружен. Разгрузка кюбеля будет произведена оператором БСУ в ручном режиме после снятия сингалааварийной блокировки.

    alt

    Описание работы пульта заказа формовочного поста:

    Пульт заказа оснащен пылевлагозащищенной  панелью служащей для отображения необходимой марки и объема заказа. Выбор марки и количества производится путем нажатия на удобные большие кнопки, расположенные в нижней части защищенного шкафа. Такие кнопки успешно позволяют эксплуатировать данный пульт даже в загрязненных рукавицах. На пульте также предусмотрены кнопки  аварийной блокировки разгрузки кюбеля.  Информация  о ходе выполнения заказа отображается на индикаторах и панели.

    alt

    Описание применяемой системы электропривода кюбеля:

    Использование современных литий - полимерных аккумуляторов позволяет создать кюбель,  не использующий троллеи и подвижные токосъемники. Энергоснабжение кюбеляполностью аналогично тому, что  широко применяютьсясегодня в электрокарах. Благодаря тому, что кюбельвсегда возвращается в пост загрузки  появляться  возможность установить зарядное устройство непосредственно в месте загрузки.  Используя такую схему заряда удаётся снизить необходимое количество аккумуляторов, что благоприятно сказывается на  стоимости системы.  Срок службы применяемых аккумуляторов, при средней  интенсивности работы кюбеля, составляет 1,5-2 года эксплуатации. Для оперативной и дешевой замены аккумуляторная батарея выполнена из 25  наборных элементов, что  позволяют менять неисправные элементы по очереди.

    НПО "Росстройтех" занимается проектированием и изготовлением линий и систем адресной подачи(доставкибетона от БСУ (РБУ) к стендам и металлоформам.

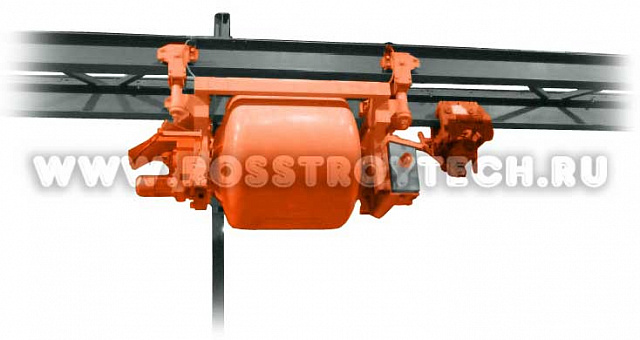

    Основным элементом доставки бетона является поворотный кюбель на аккумуляторной батарее.

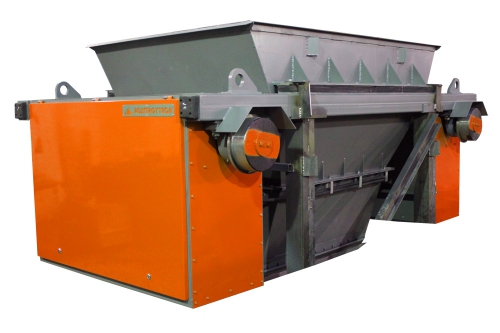

    Кюбель адресной доставки готовой бетонной смеси предназначен для доставки бетона от бетоносмесительного узла (БСУРБУ) до любого количества мест раздачи бетона бетоноукладчиками.

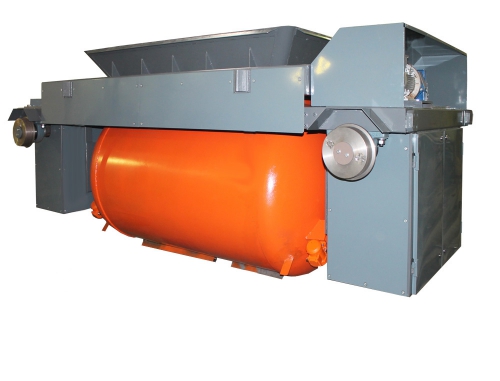

    Кюбель представляет собой емкость объемом от 1,5 до 2,5 м3, для готового замеса бетона от 1 до 2 м3.

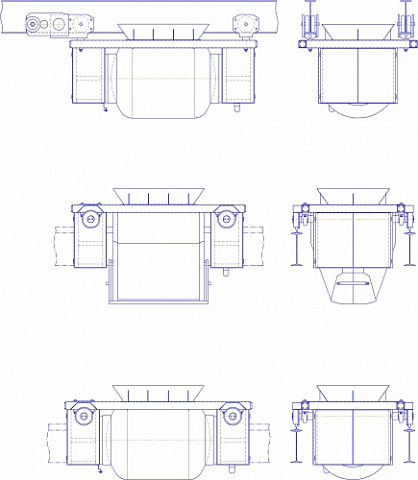

    Емкость имеет бочкообразную форму с закругленными торцами, без острых углов, для полной выгрузки бетона без остатка и облегчения мойки емкости после завершения работы.

    Отверстие для загрузки бетона находится в верхней части емкости, в таком же положении кюбельтранспортирует бетон до места назначения.

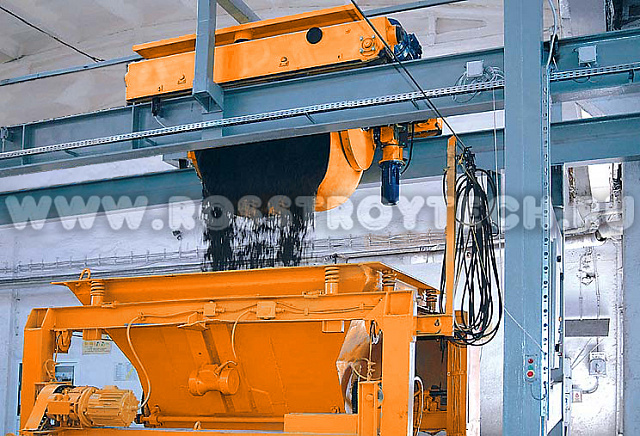

    Для выгрузки бетона емкость поворачивается на 180 градусов, поэтому кюбель способен транспортировать как жесткие, так и очень подвижные смеси без потерь.

    В отличие от существующих систем систем адресной подачи бетона источником электропитания электродвигателей передвижения и поворота емкости кюбеля НПО "Росстройтех" являютсяаккумуляторные батареи, что позволяет избавиться от токоопасной системы троллейной подачи электричества и сложной токосъемной системы, что обеспечивает более безопасную и надежную работу кюбеля.
