Полуавтоматическая линия LTDK предназначена для сварки плоских каркасов, где поперечный пруток подается автоматически из бухты. Арматурные каркасы используются при производстве сборных железобетонных изделий. Сварочный портал оснащён направляющими «ласточкин хвост» для быстрой регулировки ширины между продольными стержнями арматуры. Подача продольной арматуры осуществляется в ручном режиме. Особенностью машины является универсальность и быстрая переналадка с одного вида каркаса на другой, что крайне востребовано на заводах ЖБИ.

Продольные стержни заряжаются с роликового стола накопления, а подача поперечной арматуры осуществляется в автоматическом режиме с приводного бухтодержателя. Возможности сварки двухветвевых каркасов «лесенка», а также мультиветвевых до 15 продольных стержней.

Правка поперечной проволоки/арматуры происходит через направляющие ролики серво прояг и ролики правки. Сам узле роликовой правки с поворотной конфигурацией на 180 градусов для соответствующего диаметра.

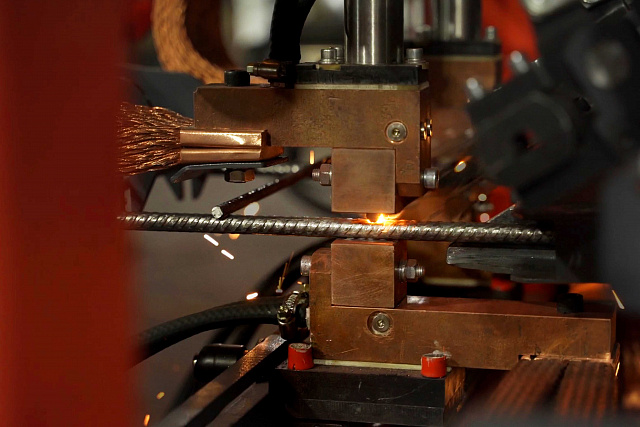

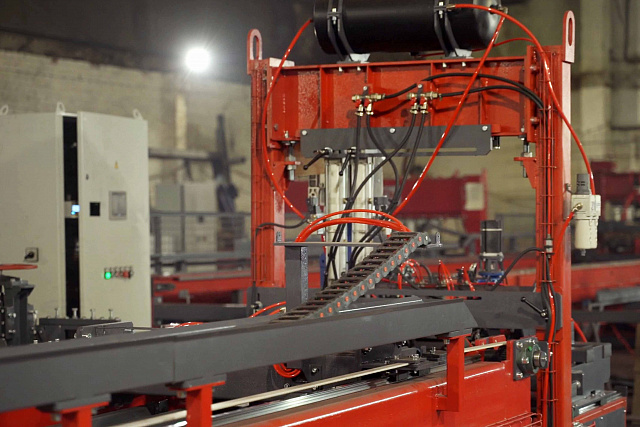

Сварочный портал оснащён направляющими «ласточкин хвост» для плавной и быстрой регулировки ширины между продольными стержнями арматуры.  Сварочные электроды прямоугольной формы для улучшения охлаждения.

Автоматический бункер для поперечного прутка оснащен встроенным гидравлическим рубом с автоматической подачей при помощи пинцетов непосредственно на сварочные электроды. Бункер регулируется по высоте в зависимости от диаметра арматуры при помощи колеса доводки.

Каретка протяга готовых сеток оснащена планетарным редуктором, который обеспечивает высокую точность перемещения и соответствие геометрии сетки.

Выкатная телега для готовых каркасов грузоподъемностью до 1000 кг оснащена 8 опорными роликами, которые равномерно распределяют нагрузку. Выгрузка осуществляется в бок, при этом экономится место по длине машины.

Особенностью машины является универсальность и быстрая переналадка с одного вида каркаса на другой, что крайне востребовано на заводах ЖБИ и металлобазах. Скорость сварки до 50 рядов/мин.

Арматурные каркасы используются при производстве сборных железобетонных изделий на заводах ЖБИ и КПД, а также в монолитном строительстве и при создании фундаментов.

Технический особенности:

• Ширина сварочного портала 80-560 (по запросу 1200)
• Количество точек сварки от 2 до 15
• Длина каркаса от 1000 до 8000 мм
• Диаметр продольных прутков 6-12 мм, диаметр поперечных 6-8 мм (опционально до 12 мм)

Как производитель оборудования, завод RODEN предоставляет бесплатную гарантию 12 месяцев, круглосуточную техническую поддержку, сервисное обслуживание, обеспечение расходными материалами и запасными частями на протяжении всего жизненного цикла оборудования.

Преимущества нашего оборудования:

• Экономит трудозатраты четырех человек
• Высокая производительность на комбинированных диаметрах
• Быстрая и удобная переналадка
• Не требует рубки коротких поперечных стержней
• Максимально быстрая переналадка на другие виды и диаметры прутков сетки
• Возможность плавной регулировки ячейки в продольном и поперечном направлении
• Комплектующие от ведущих мировых производителей
